REDIZO, RED-IZO: 600047725
https://portal.csicr.cz/School/600047725

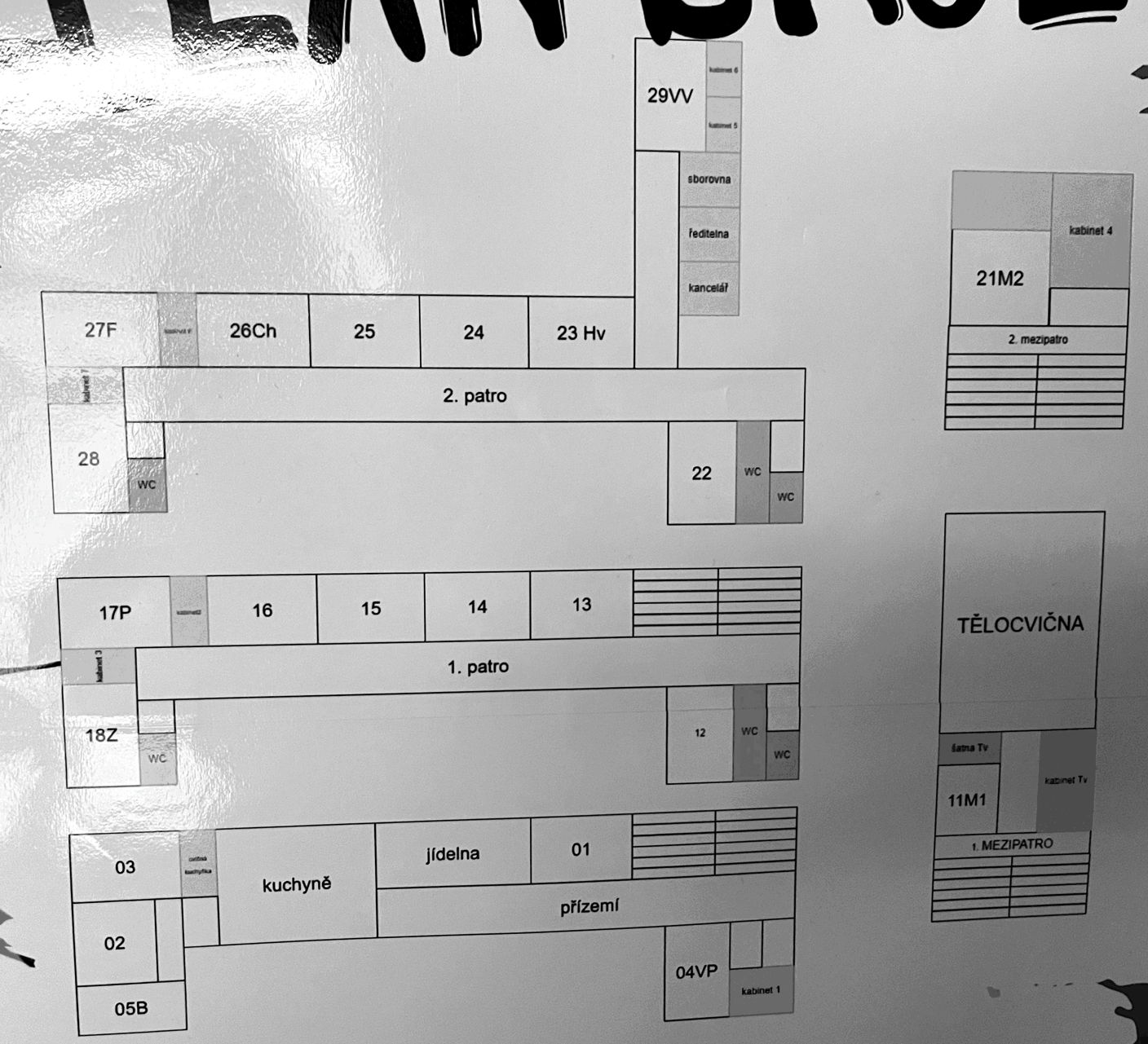

Plánek školy - označení tříd

IP: 79.98.73.160

Adresa je Natovaná na rozhranní IP: 172.27.176.1 na linux firewallu

V rámci školy je většina IP adres přidělována z DHCP serveru - 10.0.1.10
Adresy jsou přidělovány na základě MAC adresy a hosts souborů. Takže jednotlivá zařízení by měla obdržet vždy stejnou adresu.
Konfigurace a hosts soubory jsou ve složce /etc/dhcp na DHCP serveru

Rozsah: 10.0.1.61 - 10.0.1.91

Na firewallu lze nastavit vyjímku pro přístup ze sítě žáků do sítě učitelu pro konkrétní IP adresy.

Adresy musí být staticky mapovené v dhcp - soubor hosts_zaci

Např. pro NTB-STRANSKA je přidělena IP: 10.0.1.154 na FW je pro tuto adresu povolena vyjímka.

V případě problémů lze ověřit IP adresu přidělenou k názvu počítače v logu \\server\logs\hwinfo
Zde je pro každou stanici jeden soubor s informací o HW. Soubor je pojmenován jménostanice_IPadresa.log. Např.: UCEBNA01-104_10.0.1.64.log

Počítače jsou pojmenované dle označení zásuvek v lavicích.
Učebna je připojena ke dvěma přepínačům(switch), zásuky zapojené do prvního přepínače jsou pojmenované 1.01 - 1.24, zásuky připojené ke druhému přepínači jsou označené 2.01 - 2.08
Počítače připojené k prvnímu přepínači jsou pojmenovány UCEBNA01-101 až UCEBNA01-124
Počítače připojené k druhému přepínači jsou pojmenovány UCEBNA01-201 až UCEBNA01-208

Všechny adresy jsou přidělené staticky z DHCP

Rack

22.02.2022 - vadný port 24 - propoj mezi Repotec a MK - na Repotecu přepojeno na jiný port
Repotec spodní: http://10.0.3.202
Repotec horní: http://10.0.3.201
TP-LINK: http://10.0.3.204
Mikrotik - horni - síť učitelé: http://10.0.3.205
Mikrotik - spodní - síť žáci: http://10.0.1.22

Sborovna - switch na sříni
TP-LINK: http://10.0.3.203
Pokud je WIFI AP zapojen do přepínače nefunguje WIFI připojení - nepřenáší se VLAN 20 a 30.
Na D-LINKu je to vyřešené, na TP-LINKU jsem zatím netestoval.
AP WIFI je zapojeno přímo do dat. zásuvky

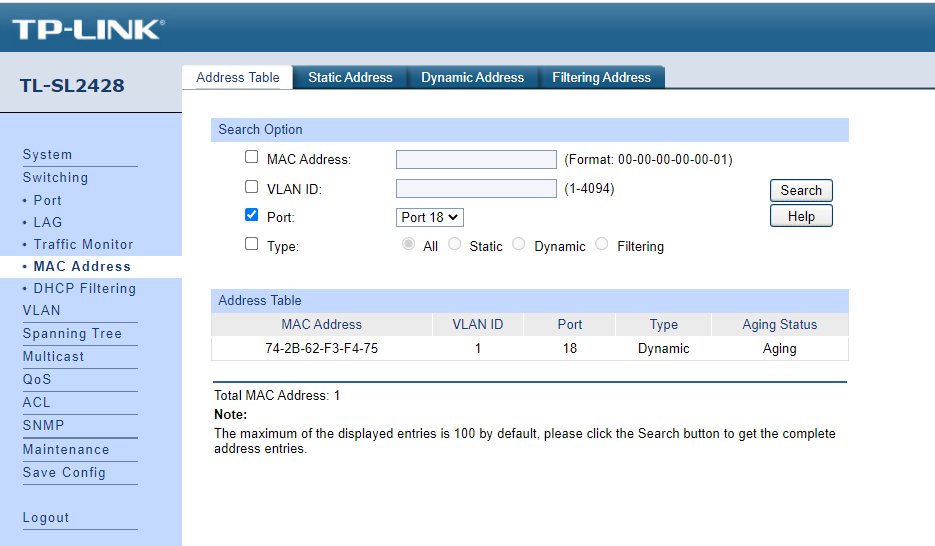

K TP-LINKu na portu 18 je zapojen další 24port switch - do něj se zapojují NB pro případnou rekonfiguraci.

Učebna
TPLINK - zásuvky 1.01 - 1.124
URL: http://10.0.1.23

TPLINK - zásuvky 2.01 - 2.08
URL: http://10.0.1.24

Domeček

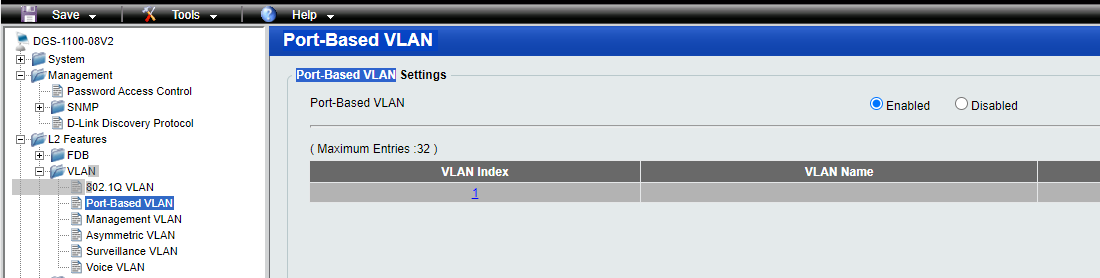

Na obou přepínačích je vypnutá podpora 802.1Q VLAN.
Podpora 802.1Q VLAN se vypne zapnutím volby Port-Based VLAN
Pokud je aktivní 802.1Q VLAN nefunguje připojení na WIFI AP - neprochází VLAN 20 a 30.

D-LINK DGS 1100 - 8p - umístěn ve třídě
URL: http://10.0.1.215

D-LINK DGS 1100 - 5p - umístěn ve skladu u tiskárny Ricoh
URL: http://10.0.1.216

Název Server virtuální server hostovaný na serveru SKOL01X.
Jeden ze dvou doménových řadiču, primárně určen pro obsluhu žáků.

HW: Supermicro …
Mem: 8GB RAM

IPMI: 10.0.1.21

SKOLX01: 10.0.1.10
Na serveru běží DHCP služba

SERVER: 10.0.1.101

Název DC01 virtuální server hostovaný na serveru SKOL02X.
Jeden ze dvou doménových řadiču, primárně určen pro obsluhu učitelů.
Na serveru je nainstalovaná aplikace Bakaláři

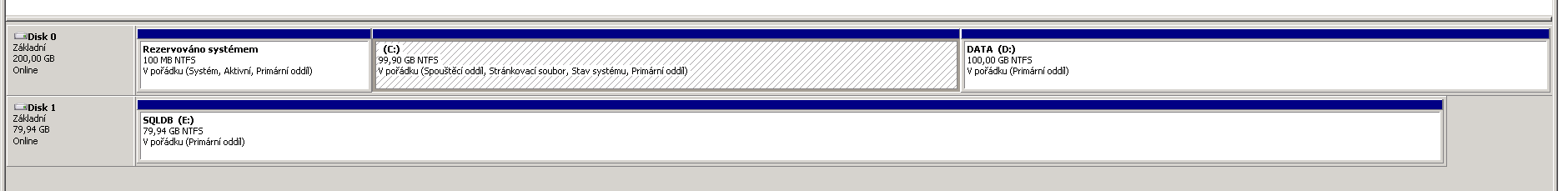

MS SQL databáze je uložená na SSD RAID 1 - databáze se zálohuje na lokální disk D:, celý disk(C a D) se replikuje na zálohovací server.

HW: Intel …
Mem: 16GB RAM

SKOLX02: 10.0.1.11

DC01: 10.0.1.XXX

Epson L550 Series
kabinet fyzika:
IP: 10.0.3.161
URL: http://10.0.3.161

kabinet přírodopis:
IP: 10.0.3.163
URL: http://10.0.3.163

kabinet reditelna:
IP: 10.0.3.164
URL: http://10.0.3.164

Epson L565
Třída v rohu za jídelnou:
IP: 10.0.3.167
URL: http://10.0.3.167

Ricoh Aficio MP 301
domeček
IP: 10.0.3.172
URL: http://10.0.3.172/web/guest/cs/websys/webArch/mainFrame.cgi
MAC: 00-26-73-d8-54-ca
Ovladač: http://support.ricoh.com/bb/html/dr_ut_e/re1/model/mp301/mp301.htm?lang=en

Kabinet mezipatro:
HP LaserJet M4555MFP
Původně tiskárna Epson L550
IP: 10.0.3.170 - původně pro Epson IP 162
URL: http://10.0.3.170

Sekretariát - Bečvářová:
RICOH MP C306Z
IP: 10.0.3.151
URL: http://10.0.3.151

ricoh-4002-sborovna:
RICOH Aficio MP 4002
IP: 10.0.3.165
URL: http://10.0.3.165

ricoh-3053-sborovna
RICOH MP 3053
IP: 10.0.3.166
URL: http://10.0.3.166

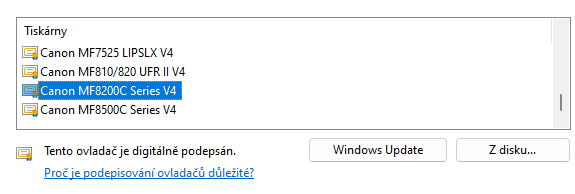

Canon i-sensys 8280cw - za jidelnou - byt
Canon i-sensys 8280cw
IP: 10.0.3.173
URL: http://10.0.3.173
https://www.canon.cz/support/consumer/products/printers/i-sensys/mf-series/i-sensys-mf8280cw.html?type=drivers&detailId=tcm:126-1837447&os=Windows%2011&productTcmUri=tcm:126-1047337

HP LJ 4050
HP LJ 4050 - kabinet za PC učebnou - psycholožka
nefunguje http na tiskárnu - objeví se hláška „503 Service Not Avaiable“

Kabinet je připojen za switch2(IP:10.0.1.24) na portu 12
Původní adresa 10.0.1.151
IP: 10.0.1.156
URL: http://10.0.1.156

HP LJ 4250 - kabinet Majerčáková
MAC: 00:18:fe:a7:5c:7e
IP: 10.0.3.158

Canon MF8340 - třída v rohu - původně byt - uč. Klimešová
MAC: 88:87:17:0d:b4:f3
IP: 10.0.1.155

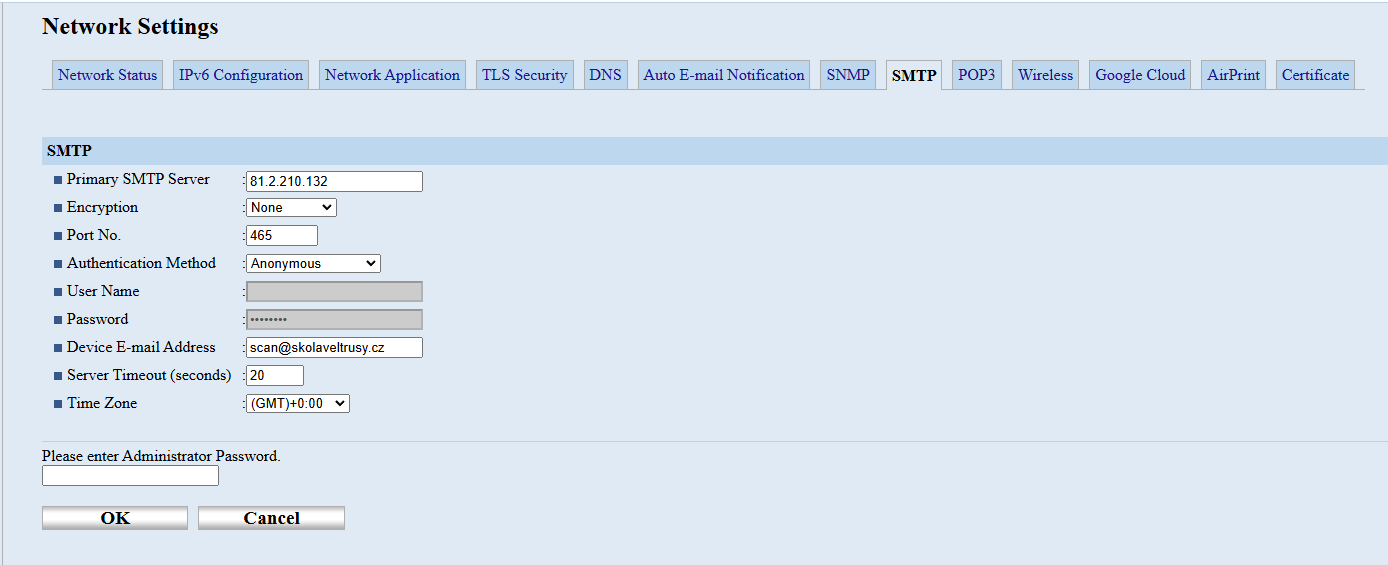

Ricoh SP C262SFNw - COLOR reditelna
Tiskárna je nasdílená na serveru
MAC: 58:38:79:0e:ea:1f
IP: 10.0.3.174
URL: http://10.0.3.174

Ricoh SP SP3710SF - fyzika
Tiskárna je nasdílená na serveru
MAC: 58:38:79:19:13:0a
IP: 10.0.3.175
URL: http://10.0.3.175

Ricoh SP SP3710SF - kabinet TV
Tiskárna je nasdílená na serveru
MAC: 00:26:73:f4:f6:03
IP: 10.0.3.176
URL: http://10.0.3.176

Adresář RICOH
Na PC ve sborovně 10.0.3.146 jsem nainstaloval SW Device Manager NX Lite
Obě RICOH tiskárny jsem přidal (add) do seznamu Devices
Tlačítkem: Retrieve Address Book from Device lze načíst adresář z jedné tiskárny a následně importovat do jiné tiskárny. Adresář se zároveň uloží jako CSV

Pozor! položky adresáře (jméno?) mají omezenou délku (prý 17B), takže pozor na diakritiku (UTF-8 se prodlužují řetězce)

nefunkční - Olivetti d-Copia 400 KX - port: Olivetti

Mikrotik CapsMan - sit

CapsMan
IP: 10.0.3.4 - statická adresa

Propoj škola - domeček

IP strana škola: 10.0.3.2
IP strana domeček: 10.0.3.3

Asus domeček

Připojení učitelů v domečku + slouží pro připojení měřící stanice PerfectAir

http://10.0.3.5/

http://10.0.3.200:7000/

Přístroj umístěný na východní straně „Domečku“.
IP - dočasná: 10.0.3.74
MAC: b0:f1:ec:fe:4d:f9

Nová IP - po restartu: 10.0.3.6

URL: https://10.0.3.251:8006
URL: https://10.199.1.150:8006
IP: 10.0.3.251
IPMI: 10.0.3.72
IPMI: http://10.199.1.111

lease 10.0.3.72 {
  starts 6 2021/03/20 05:02:00;
  ends 3 2021/03/24 05:02:00;
  tstp 4 2021/03/18 04:09:32;
  tsfp 5 2021/03/26 05:02:00;
  atsfp 5 2021/03/26 05:02:00;
  cltt 5 2021/03/12 04:09:32;
  binding state active;
  next binding state expired;
  hardware ethernet 00:1e:67:38:bd:0d;
  uid "\001\000\036g8\275\015";
  set vendor-class-identifier = "udhcp 0.9.9-pre";
  client-hostname "DCMI001E6738BD0B";

}

Počítač vlevo(blíže k oknu) IP: 10.0.3.147
Na toto PC se připojuje Hlaváčková z domova

Počítač vpravo IP: 10.0.3.146
Na toto PC se připojuje Kružicová z domova

Schema zapojení datových zásuvek
