Infrastruktura

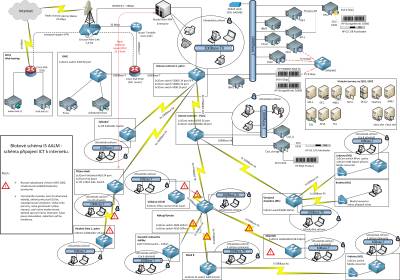

Schéma
Router
Miktotik RB433
Veřejná IP: 79.98.73.9
LAN IP: 10.199.11.1
Přihlášení povoleno z WinBox
eth1 - WAN
eth2 - LAN Leamant
IP: 10.199.11.1
eth3 - LAN EXBALL - zatím není funkční - připojen do sítě Leamant
DHCP pool
Leamant - 10.199.11.50 - 10.199.11.230
PC Dochazka
IP: 10.199.11.45
VPN IP: 10.6.0.210
WIFI AP Unifi
IP: 10.199.11.41
Tiskarna Brother MFC-L2740DW
IP: 10.199.11.42
Mikrotik Netwatch
Testování dostupnosti síťových zařízení:
## Google DNS
# DOWN
:global ipaddress 8.8.8.8
:global mailcc ""
#:global mailcc "gonzorova@lemant.cz"
#:global mailto "gonzorova@lemant.cz"
#:global mailcc "nemec@emcc.cz"
:global mailto "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=20] >= 19) do={
/log warning "Netwatch - kratkodoby vypadek pripojeni INTERNET!!!"
} else={
/log warning "Netwatch - vypadek pripojeni INTERNETU - minimalne 30sec!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Lemant - pripojeni do Internetu je nedostupne > 30sec!" body="Vypadek pripojeni do Internetu! Cas: $[/system clock get time] $[/system clock get date]"
}
## kamera Backlot
# DOWN
:global ipaddress 10.199.11.2
:global kamera "Backlot"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Honc
# DOWN
:global ipaddress 10.199.11.3
:global kamera "Honc"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Brzdy
# DOWN
:global ipaddress 10.199.11.4
:global kamera "Brzdy"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Brzdy
# DOWN
:global ipaddress 10.199.11.5
:global kamera "Parking"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Zadni_zavora
# DOWN
:global ipaddress 10.199.11.6
:global kamera "Zadni_zavora"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Predni_zavora
# DOWN
:global ipaddress 10.199.11.7
:global kamera "Predni_zavora"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Exbal
# DOWN
:global ipaddress 10.199.11.8
:global kamera "Exbal"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Plyn
# DOWN
:global ipaddress 10.199.11.9
:global kamera "Plyn"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera E4
# DOWN
:global ipaddress 10.199.11.10
:global kamera "E4"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## kamera Karavany
# DOWN
:global ipaddress 10.199.11.11
:global kamera "Karavany"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost kamery $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost kamery $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="Kamera $kamera IP:$ipaddress je nedostupna > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## WIFI Unifi
# DOWN
:global ipaddress 10.199.11.41
:global kamera "WifiUnifi"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="$kamera IP:$ipaddress je nedostupne > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## NVR
# DOWN
:global ipaddress 10.199.11.100
:global kamera "KameryVideoRecorder"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="$kamera IP:$ipaddress je nedostupne > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
## PC Dochazka
# DOWN
:global ipaddress 10.199.11.45
:global kamera "PcDochazka"
:global mailto "gonzorova@lemant.cz"
:global mailcc "nemec@emcc.cz"
:delay 5
:if ([/ping $ipaddress count=30] >= 25) do={
/log warning "Netwatch - kratkodoba nedostupnost $kamera!!!"
} else={
/log warning "Netwatch - nedostupnost $kamera > 30s!!!"
/tool e-mail send to="$mailto" cc="$mailcc" subject="$kamera IP:$ipaddress je nedostupne > 30s!" body="Cas vypadku: $[/system clock get time] $[/system clock get date]"
}
Switche - serverovna
2 x optický switch 3COM SuperStack 4 Switch 5500G-EI SFP 24-Port
metalický switch 3COM SuperStack 3 Switch 4500G 26-Port
Hlavní kancelářská budova
V hlavní budově se nachází dvě serverové místnosti. Zásuvky v místnostech jsou zapojeny z obou serveroven.
Vrátnice
NB slouží jako PC - připojen monitor a klávesnice
NB připojen do sítě přes WIFI.
IP: 192.168.1.33 - přiděleno z DHCP - Zyxel WiFi router
Od sítě 10.199.11.0 oddělen routerem(na parapetu za NB)
Zyxel WiFi router
IP: 192.168.1.1

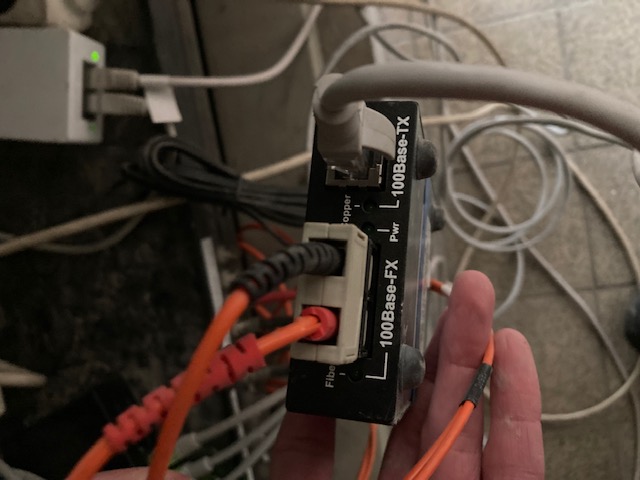

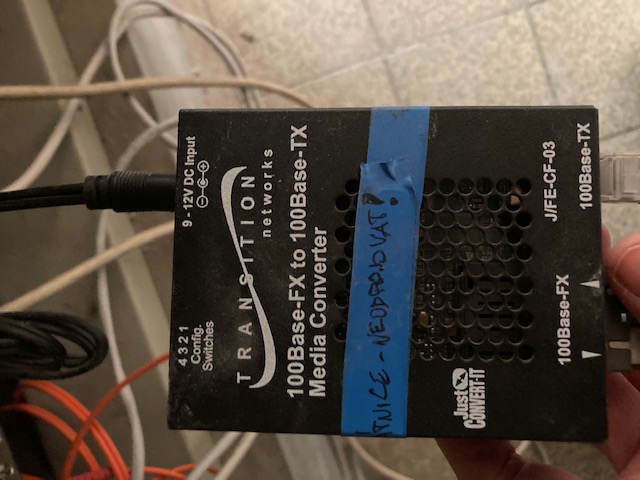

Popis optických switchů + zapojení vrátnice
Zvukový záznam + fotografie z 29.9.2017
Kamery HikVision
Záznamové zařizení HikVision DS 7616NI-12
Na PC Dochazka sw iVMS-4200
URL: http://10.199.11.100
Kamery IP: 10.199.11.1 - 11
Kamera 1 - Backlot
URL: http://10.199.11.2
Kamera 2 - Honc - Panelka
URL: http://10.199.11.3
Kamera 3 - Brzdy
URL: http://10.199.11.4
Kamera 4 - Parking film
URL: http://10.199.11.5
Kamera 5 - Přední závora
Vjezd osobní
URL: http://10.199.11.7
Kamera 6 - Zadní závora
Vjezd nákladní
URL: http://10.199.11.6
Kamera 7 - Exbal
URL: http://10.199.11.8
Kamera 8 - E4
URL: http://10.199.11.10
Kamera 9 - Karavany
URL: http://10.199.11.11
Kamera 10 - Plyn
URL: http://10.199.11.9
V IE je funkcni obraz z kamer
Záznam z kamer - uložení záznamu
Na PC Docházka spusťte sw iVMS-4200.

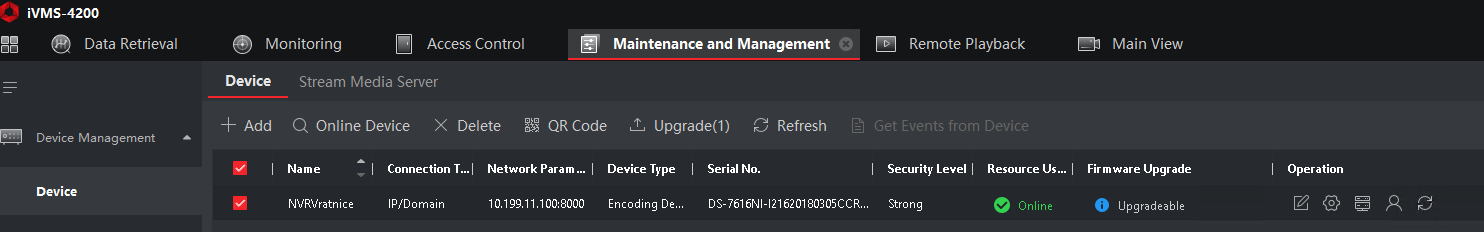

Přepněte se do záložky Maintenance and Management
Vyberte zařízení NVRVratnice a v pravo klikněte na ikonu ozub. kola(Remote Configuration)

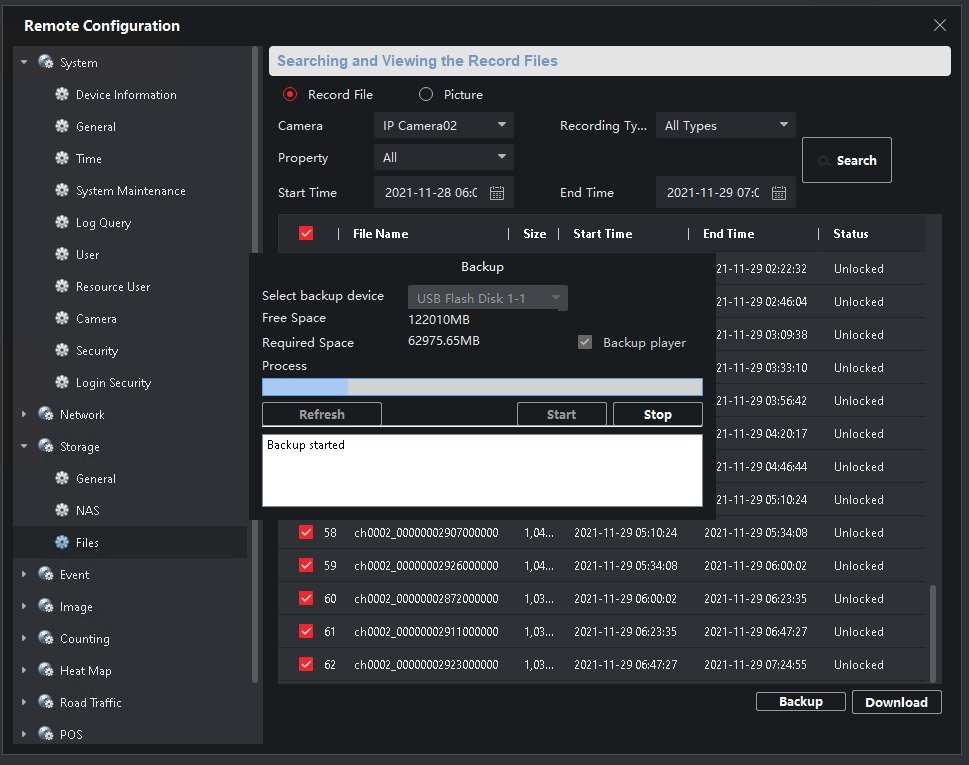

V menu vlevo vyberte Storage a Files
V menu nastavte konkrétní časový interval a najděte požadované video soubory tl. Search.
Požadované soubory označte a klikněte na tl. Backup a tl. Start pro spuštění zálohy
Zálohy jsou ukládány na USB disk zasunutý do NVRka
Externí firmy v areálu
EXBAL
Dočasně připojen do jedné sítě s Leamant. IP adresy: 10.199.11.240, 241, 242
