Popis sítě

Připojení od O2 - Profi Internet

Veřejná IP: 109.80.100.47
Ďáblice, Chřibska 57 Case ID: 8041081269

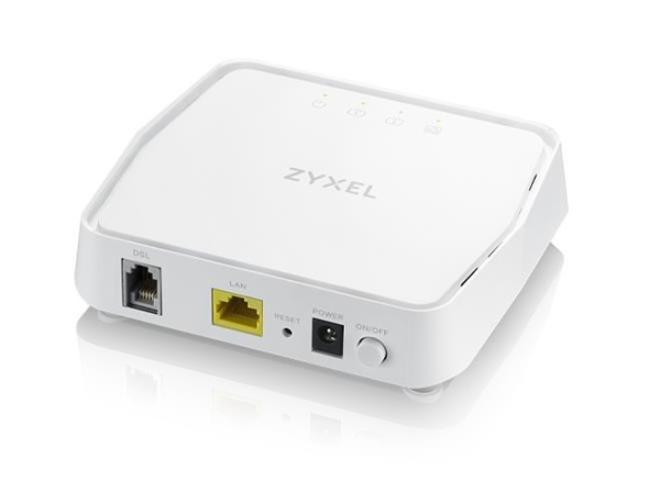

modem Terminator - Zyxel VMG4005-B50A
IP: 10.0.1.138
Defaultní IP: 192.168.1.1

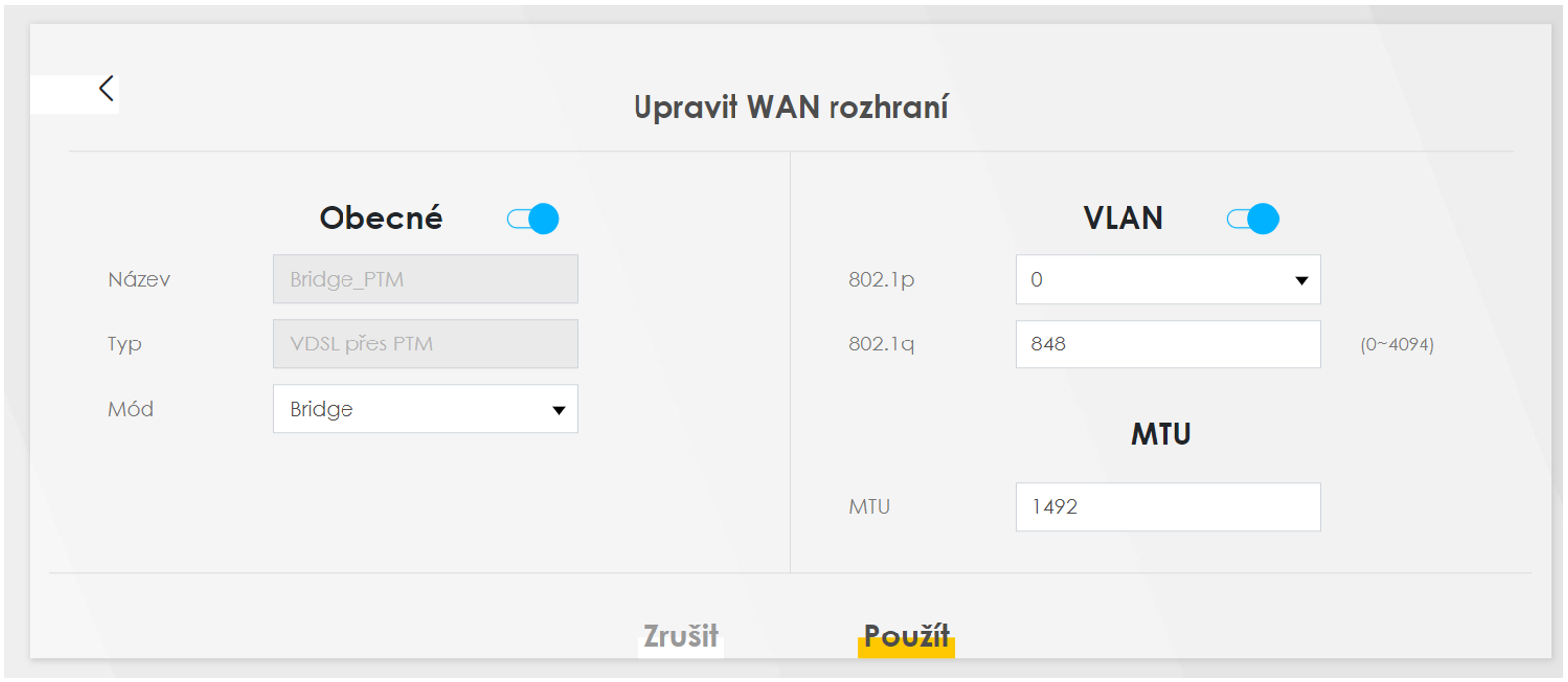

Modem je nastaven do Bridge módu. Zabezpečení a přihlášení je řešeno na Mikrotiku. Bridge móde je nastaven na modemu defaultně, stačí zapnout podporu VLAN a upravit hodnotu 802.1q na 848

Postup nastavení modemu do Bridge módu

https://support.zyxel.eu/hc/cs/articles/360001482220-Nastaven%C3%AD-VMG-jako-modemu-Bridge-Mode

https://support.zyxel.eu/hc/cs/articles/360014983420-Konfigurace-VDSL-modem%C5%AF-pro-s%C3%AD%C5%A5-CETIN-O2-Vodafone-T-Mobile-

Router mikrotik hEX

IP DMZ: 10.0.1.1 IP LAN: 192.168.111.1

Mikrotik je přístupný z internetu přes Winbox

Switch Microtik 24G + 1SFP Smart switch
IP: 192.168.111.5
URL: http://192.168.111.5

Server

Supermicro
Instalace 08/2023

Supermicro dodávka: 28.06.2023
Záruka do: 28.6.2026
zaruka.pdf

IPMI: https://192.168.111.10
Proxmox console: https://192.168.111.21:8006

Zálohovací server

IP: 192.168.111.8
Disky: 3 x 3TB Raid5

rsync -avz -e "ssh -i /root/.ssh/id_rsa" /mnt/backup/borgbck winbackup@192.168.111.8:/mnt/backup/

Tiskárny

IP adresy pro tiskárny jsou přidělovány dynamicky na základě MAC adresy

HP LaserJet Pro P1606dn
Umístění: Rešlová
IP: 192.168.111.11
URL: http://192.168.111.11
login: bez hesla

Brother MFC-J6920DW
Umístění: sekretariát
IP: 192.168.111.14
URL: http://192.168.111.14
login: bez hesla

Canon iR-ADV C3922
Umístění: Sekretariát
IP: 192.168.111.12
URL: http://192.168.111.12
login: Administrator/7654321
SMTP: 81.2.210.132 - scan@ofiz.cz

Pozor: platný adresář pro sken - Address Book : Address Lists > Address List 01

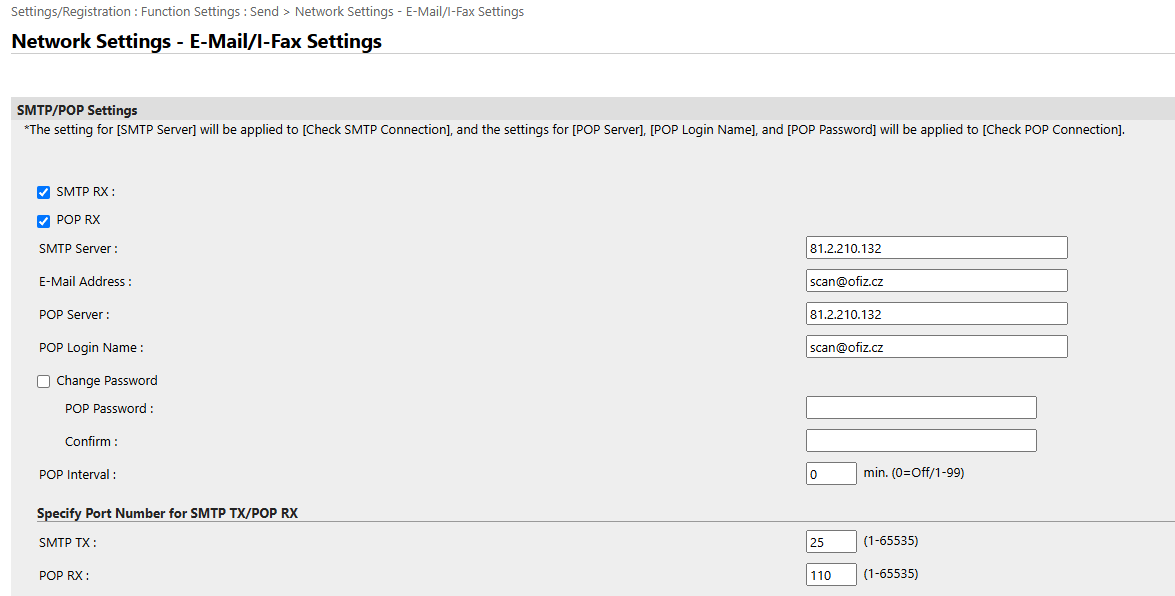

Nastavení SMTP

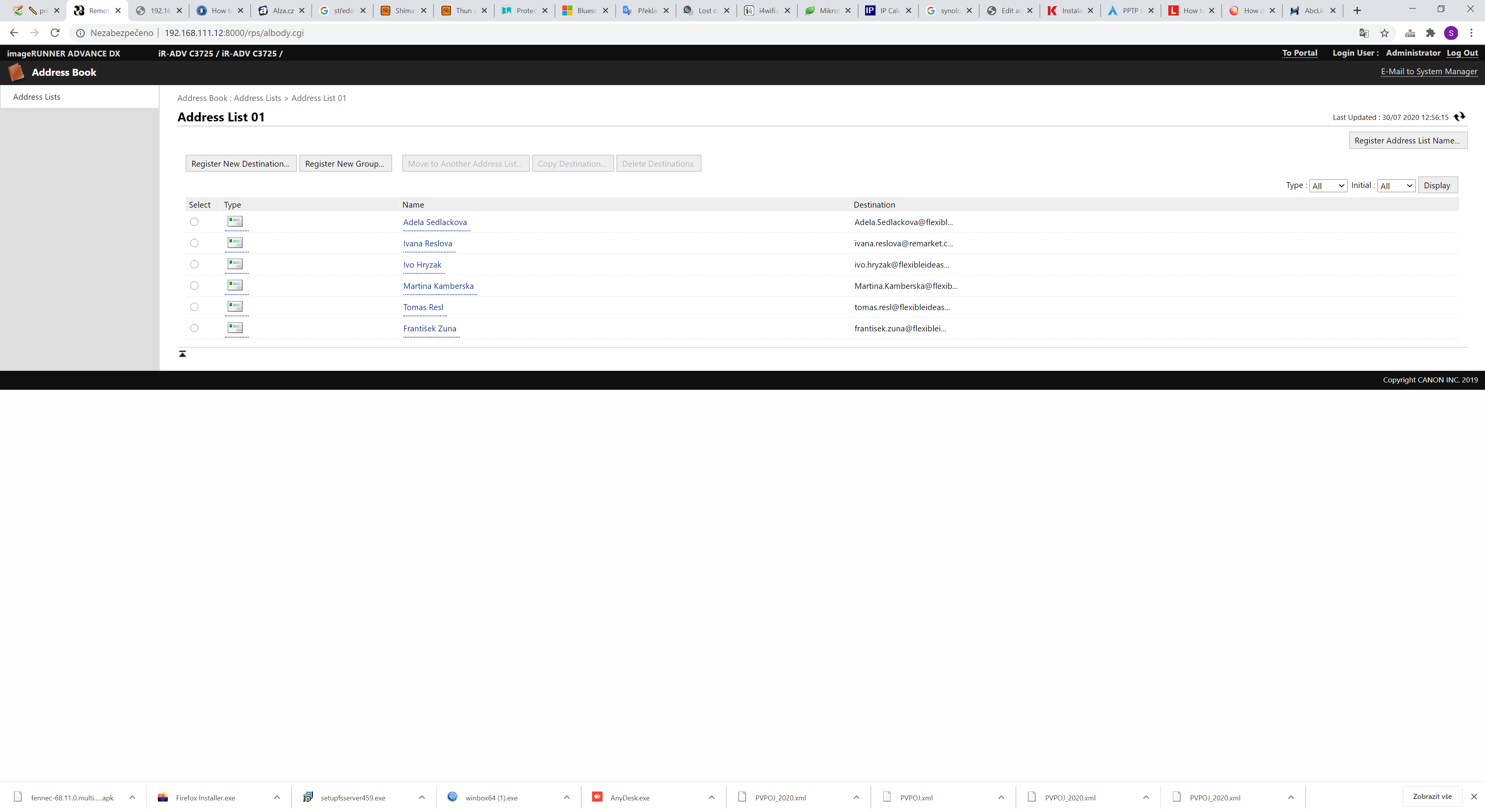

Adresář pro skenování

Address List 01
http://192.168.111.12:8000/rps/albody.cgi

HP LaserJet Professional P1606dn
Umístění: Rešlová
IP: 192.168.111.11
URL: http://192.168.111.11
login:

Instalace MS Office

Office 2013 byl aktivovaný pod účtem nemec@emcc.cz

rdp connect without password

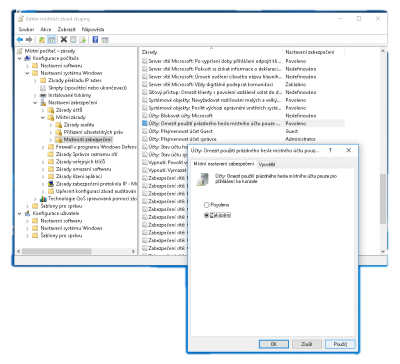

Click Start, point to Run, type gpedit.msc, and then click OK to start the Group Policy Editor.
Open Computer Configuration\Windows Settings\Security Settings\Local Policies\Security Options\Accounts: Limit local account use of blank passwords to console logon only.

WIFI Mikrotik CAPsMAN

Dvě zařízení hAP AC lite a cAP
Na hAP je spuštěný CAPsMAN. Spravuje jak lokální WIFI tak i cAP.

WIFI SSID: FI
IP hAP: 192.168.111.22
cAP IP: DHCP

NVR

IP: 192.168.111.40
URL: http://192.168.111.40/doc/page/login.asp?_1757328901076
