Obsah
Mikrotik
Srovnání nabízených routerů - firewallů
https://www.i4wifi.cz/cs/novinky/539-porovnani-routerboardu-v-pomeru-cena-vykon
http://wiki.hkfree.org/Routerboard
Zajímavé návody - pro Mikrotik
https://www.marthur.com/
https://jcutrer.com/howto/networking/mikrotik
http://blok.tydyt.cz/index.php/Mikrotik
Úvodní nastavení
Firewall
https://www.marthur.com/networking/mikrotik-default-firewall-rules/370/
https://wiki.mikrotik.com/wiki/Basic_universal_firewall_script
Zajímavé návody - pro Mikrotik
https://www.marthur.com/
https://jcutrer.com/howto/networking/mikrotik
http://blok.tydyt.cz/index.php/Mikrotik
WIFI Guest
https://jcutrer.com/howto/networking/mikrotik/mikrotik-rbcapl-2nd-example-config-home-ap
https://www.marthur.com/networking/mikrotik-setup-guest-wifi/201
Konfigurace DATAPATH musí být nastavena následovně:
[admin@MikroTik] > caps-man datapath print 0 name="datapath-private" bridge=bridge-private local-forwarding=no 1 name="datapath-guest" bridge=bridge-guest local-forwarding=no
Pokud je povolený local-forwarding tak se nepřidají cap interface(porty) do bridge(bridge-guest)
local-forwarding=no ⇒ the interface is part of bridge on the CAPsMAN, the interface shows as disabled on CAP
local-forwarding=yes ⇒ the interface stays as part of bridge on the CAP
https://www.marthur.com/networking/mikrotik-setup-guest-vlan-wifi/2582/
https://blog.ligos.net/2018-01-01/Mikrotik-WiFi-Access-Point-With-VLAN.html
https://wiki.mikrotik.com/wiki/Manual:CAPsMAN_with_VLANs
Factory reset - po zapnutí
Zkratovat pomoci křížového šroubováku resetovací plošku. Držet při zapnutí cca 10 sec.
http://mikrotik.tlupa.com/?p=247
Defaultní IP adresa 192.168.88.1 je na WAN portu.
Po resetu je nastaveno přihlašovací jméno admin bez hesla
https://tikdis.com/mikrotik-routeros/hardware/factory-reset/
Reset cAP
Odpojte napájení, držte tl. Reset, yapojte napájení a držte tl. cca 5s.
Pak se pžipojte kabelem do portu Eth2, zařázení by mělo být dostupné z Winboxu.
Reset Password
http://hodza.net/2008/02/13/mikrotik-password-recovery-aneb-zapomenute-heslo-zadny-problem/
http://manio.skyboo.net/mikrotik/
http://blog.vodkamelone.de/archives/148-Installing-OpenWrt-on-a-Microtik-Routerboard-RB433.html
https://aacable.wordpress.com/2012/01/14/howto-recover-mikrotik-admin-account-forgotten-password/
Konfigurace OpenVPN
Kompletní záloha - backup
system backup save name=02032019_backup dont-encrypt=yes
https://ispforum.cz/viewtopic.php?t=66
Winbox funguje jako klasická okenní aplikace, takže pokud si ve winboxu otevřeš sekci „files“, můžeš soubory z a do tohoto okna přetahovat myší z jakékoli složky ve woknech.
Zálohovat můžeš i v sekci files pomocí tlačítka „Backup“ soubor se objeví na stejném místě jako záloha pomocí terminálu. TJ ve složce files. Takže veškeré update soubory i zálohy dostanu na a z mikrotiku touto metodou. nepoužívám zádné FTP ani WinSCP, ale prosté přetahování.
Funguje to i oproti vzdálenému mikrotiku, který nemáš připojen přímo, ale je třeba někde v síti v jiném městě. Takhle upgraduju routerOS a ještě jsem ani jednou nemusel nikam jet :)
Export konfigurace
/export compact file=01052018_exportcfg
Soubor s exportovanou konfigurací se pak nachází v menu Files
Obnova
Obnova z binárního souboru
Obnova z textového souboru
Warning: Warning: If the device has a folder named „flash“, then the confscript.rsc file must be stored in that folder to work with „run-after-reset“ command. Everything outside this folder is stored on the RAM drive which contents are deleted on reboot or power cycle.
https://jcutrer.com/howto/networking/mikrotik/mikrotik-backup-and-restore
https://wiki.mikrotik.com/wiki/Manual:Configuration_Management#Importing_Configuration
IPSEC
Nastavení IPSEC Site to Site proti zařízení od FortiGate
http://www.fastbit.ro/en/ipsec-site-to-site-vpn-between-fortigate-and-mikrotik/
Při konfiguraci Mikrotiku byl místo NATu použitý forward.
Road Warior - L2TP
Registry, regedit, L2TP
Pokud je VPN za natem, je potřeba upravit registry.
Pro Windows klienta(W10) je potřeba upravit/vytvořit hodnotu registru HKLM:
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent AssumeUDPEncapsulationContextOnSendRule DWORD (32-bit) Value 2 #cmd příkaz REG ADD HKLM\SYSTEM\CurrentControlSet\Services\PolicyAgent /v AssumeUDPEncapsulationContextOnSendRule /t REG_DWORD /d 2
Více o IPSec in Win and NAT-T:
https://support.microsoft.com/en-us/kb/926179
https://answers.microsoft.com/en-us/windows/forum/windows_10-networking/l2tp-registry-change-to-work-with-nat-t-not/f864ba86-a01b-42b5-93cd-e70c5fdf4fb3
Nastavení pro koncové uživatele.
PreshareKey
https://mivilisnet.wordpress.com/2017/01/19/l2tpipsec-for-road-warriors
https://jcutrer.com/howto/networking/mikrotik/l2tp-over-ipsec-troubleshooting
Certifikáty
Push remote route through ppp
Nefunkční L2TP VPN po aktualizaci Windows

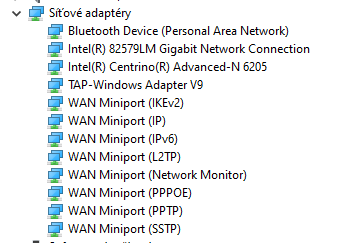

Reinstalace WAN Miniport(ů) - nefunkční L2TP

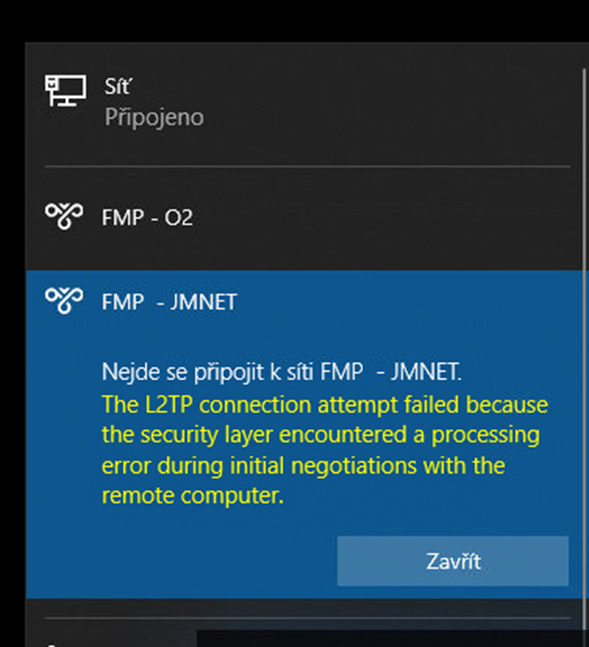

Chyba: The L2TP connection attemp failed because …

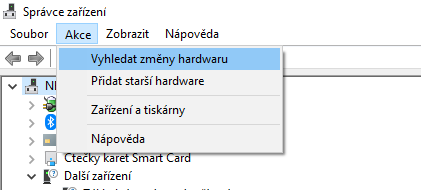

Odeberte všechny Wan miniporty a pak proveďtě aktualizaci HW

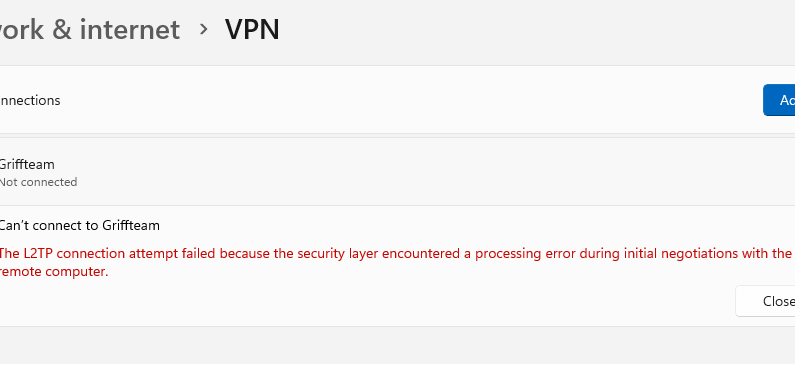

Windows 11 - probl0m s VPN L2TP
services.msc → Routing and remote access(Směrování a vzdálený přístup) → change „start type“ to Automatic (Delayed start) and click „Start“
CapsMan
Capsman konfigurace
https://mum.mikrotik.com/presentations/ME16/presentation_3989_1476689996.pdf
https://mum.mikrotik.com/presentations/ME16/presentation_3187_1476712660.pdf
https://mum.mikrotik.com/presentations/AU18/presentation_5299_1526854099.pdf
https://radekvymazal.cz/capsman-od-firmy-mikrotik/
https://mum.mikrotik.com/presentations/BR14/Uldis.pdf
Nastavení quest wifi
https://forum.mikrotik.com/viewtopic.php?t=131100
Při konfuguraci guest wifi sítě přes CAPsMAN se automaticky generuje nové virtuální wireless rozhranní.
V konfiguraci CAPsMAN v sekci Provisioning stačí přidat předem připravenou konfiguraci pro guest do políčka Slave Configuration
Frekvence - kanály
https://en.wikipedia.org/wiki/List_of_WLAN_channels
https://forum.mikrotik.com/viewtopic.php?t=131100
Popsané přiřazení kanálů na interface + další info o extesnion-channel
Ruční konfigurace kanálů pro jednotlivá AP
CapsMan - nastavení lokální WIFI
Point to Point
Mikrotik SXT Lite5
https://wiki.mikrotik.com/wiki/Bridging_Networks_with_SXT
https://www.cloudhosting.lv/eng/faq/MikroTik-configuration-for-point-to-point
Recovery
Instalace systému RouterOS pomocí programu netinstall.
https://blog.ligos.net/2016-12-27/Recover-A-Broken-Mikroik-Device.html
Obnovu jsem prováděl na MK v Precon-VM po neúspěšné aktualizaci zařízení(aktualizoval jsem na velmi starou verzi 5.16 aktuálním RoterOS 6.42.6)
Nepodařilo se mi stáhnout původní verzi 5.16. Nahrál jsem do MK verzi 5.26. Při obnovč jsem ponechal původní konfiguraci - parametr v programu Netinstall.
Po otestování funkčnosti jsem postupně(asi ve čtyřech krocích) aktualizoval na poslední dostupnou verzi.
Vše proběhlo bez problémů.
NTP
Backup Error
08:29:07 echo: backup,critical error creating backup file: could not read all configuration files
https://forum.mikrotik.com/viewtopic.php?t=133621
Mělo by pomoc následující:
/ip ssh regenerate-host-key /system reboot
Switch CSS106
Clear DHCP leases
Smazání všech dynamicky přidělených adres - Delete all dynamic leases
https://forum.mikrotik.com/viewtopic.php?t=70106
if you have only one DHCP-Server you can do the following:
/ip dhcp-server lease remove [find dynamic]
if you have several servers, you have to add additional filter to filter by server.
/ip dhcp-server lease remove [find dynamic server=dhcp1]
DHCP Alert
Automatický update
SSH client
/system ssh 192.168.15.125 user=snemec
Failover
V dokumentu jsou popsány tři možnosti jak řešit záložní linku na mikrotiku.
- konfigurace dvou defaultních bran, kde každá má jinou hodnotu parametru Distance - nevýhoda, že kontroluje jen dostupnost brány, ale nekontroluje se výpadek na lince za bránou
- kontrola linky pomoci Netwatch - ping na servery 8.8.8.8 a 8.8.4.4 - enable/disable route na základě komentáře ISP1/ISP2
- nastavení pomocí routovacích pravidel
https://mum.mikrotik.com/presentations/TH18/presentation_5725_1534743837.pdf
Failover LTE
Záložní připojení pomocí USB LTE modemu
https://blog.ligos.net/2018-03-01/Mikrotik-And-LTE-via-USB-and-Failover.html
Testováno na hAP ac lite + LTE modem Huawei E3372h
kontrola připojení USB modemu
System → Resources → USB
Vytvoření PPP nebo LTE rozhranní
Interfaces → New → PPP Client
APN: internet pro Vodafone
Nastavení pravidel pro směrování
Konfigurace DHCP klienta
Ve většině případů je možné DHCP klienta vypnout - musí být nastavena statická adresa na WAN rozhraní.
Netwatch
/Tools/Netwatch
Nastavení kontroly pripojení. Pomocí UP a DOWN skriptu lze posílat maily s upozorněním.
/tool e-mail send to="nemec@emcc.cz" subject="FMP - vypadek pripojeni!" body="Nastal vypadek pripojeni do Internetu! Cas: $[/system clock get time] $[/system clock get date] Interval ping 30s na IP: 8.8.8.8"
Monitoring multiple WAN links in PCC using BLACK-HOLE route approach!
Nastavení emailové komunikace
/Tools/Email
Server: post.emcc.cz (81.2.210.132)
Port: 25 nebo 465 (obcas poskytovatelé blokují port 25)
From: odesílací adresa
Na emailovém serveru se musí nastavit vyjímka (mynetworks) pro IP adresu odesílatele (WhatIsMyIP)
Logging
Export aktuálního logu do souboru
/log print file=log.txt
Export DHCP lease do souboru
ip dhcp-server lease print terse file=dhcp_leases
Umístění logů na disk - do souboru
Remote logging
https://aacable.wordpress.com/2011/11/29/howto-save-mikrotik-logs-to-remote-syslog-server/
https://aacable.wordpress.com/2017/11/10/centralized-syslog-ng-logging-to-mysql-db/
Connection Logging
Packet Sniffer
VLAN
https://www.samuraj-cz.com/clanek/vlan-virtual-local-area-network/
https://radekvymazal.cz/vlan-na-domacim-routeru/
https://vaclavkrejci.cz/Mikrotik-nastaveni-VLAN-a-trunku
https://vaclavkrejci.cz/mikrotik-vlan-mezi-mikrotiky
https://systemzone.net/vlan-routing-configuration-between-mikrotik-routeros/
https://serverfault.com/questions/832887/mikrotik-routing-and-vlans
https://ispforum.cz/d/21340-Mikrotik-CR-switch-management-VLAN-doplneno
https://forum.mikrotik.com/viewtopic.php?t=143620
https://forum.mikrotik.com/viewtopic.php?t=186420
https://wiki.mikrotik.com/wiki/Manual:Switch_Chip_Features
802.1x
https://www.sevecek.com/Lists/Posts/Post.aspx?ID=41
SwOS - web management
https://wiki.mikrotik.com/wiki/SwOS/RB250-RB260-VLAN-Example
Bridge - VLAN
Některá zařízení od Mikrotiku nepodporují VLANy na úrovni switche - záleží na použitém chipu ve switchi - více na https://wiki.mikrotik.com/wiki/Manual:Switch_Chip_Features
Pokud zařízení nepodporuje Vlany na úrovni switche, musí se nastavit VLAN na úrovni bridge - je to o dost pomalejší.
https://wiki.mikrotik.com/wiki/Manual:Interface/Bridge#Bridge_VLAN_Filtering
GeoIP - blokování adres dle států
Zatím nasazeno v Elprosu - povolen přístup jen z CZ rozsahu adres.
Postup
https://mrnonaki.net/mikrotik-free-country-ip-address-lists-daily-updates-cidr-7e654eb659c9

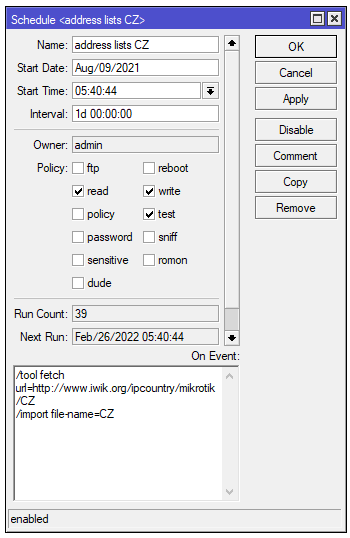

/tool fetch url=http://www.iwik.org/ipcountry/mikrotik/CZ /import file-name=CZ

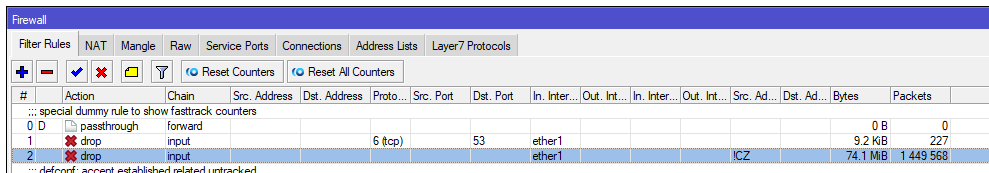

Pokud je nastaveno toto pravidlo, je blokován odchozí provoz z MK - podívat se na to
https://forum.mikrotik.com/viewtopic.php?t=171385
chain=input action=drop src-address-list=!CZ in-interface=ether1 log=no log-prefix=""
Databáze IP rozsahů podle jednotlivých států - každý den aktualizovaná
http://www.iwik.org/ipcountry/

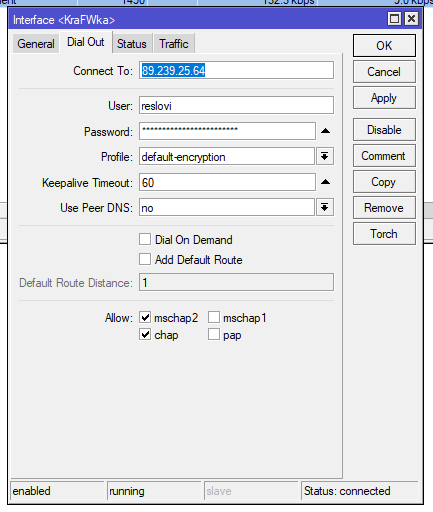

PPP klient pro správu MK u klientů
Na fw KRAFWKA je potřeba nastavit přístupové údaje v souboru /etc/ppp/chap-secrets a změnit konfiguraci na firewallu v souborech interfaces a masq.
Nastavení zařízení do režimu bridge
Používám např. pro hAP umístěné ve vnitřní síti kde slouží jako WIFI AP a switch.
- všechny porty(Interface) do jednoho bridge
- zrušit defaultní IP
- povolit DHCP clienta na Interface bridge

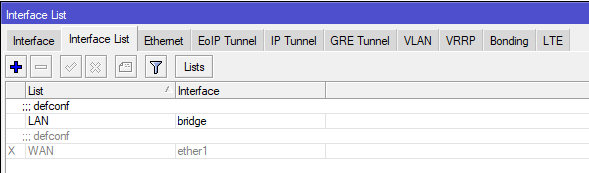

- v Interface List zakázat List WAN
Vypnutí a zapnutí LED kontrolek
Na jednom MK(talíř) byl použit tento skript:
:if ([system leds settings get all-leds-off] = "never") do={
/system leds settings set all-leds-off=immediate
} else={
/system leds settings set all-leds-off=never
}
Na MK nesvítily kontrolní LED. V terminálu stačilo nastavit all-leds-off=never a samozřejmě před tím smazat ten skript.
Změna MAC adresy
/interface ethernet set ether1 mac-address=xxx
cAP AX - WifiWave2
wifiwave2 - wifi 6 - capsman2 capsman v2
Pro většinu instalací použitý návod pro Wifiwave2 - VLAN
https://help.mikrotik.com/docs/spaces/ROS/pages/224559120/WiFi#WiFi-WiFiCAPsMAN
Defaultní konfigurace dle návodu na Mikrotiku výše.
Capsman
/interface bridge add name=br vlan-filtering=yes /interface vlan add interface=br name=MAIN vlan-id=10 add interface=br name=GUEST vlan-id=20 /interface wifi datapath add bridge=br name=MAIN vlan-id=10 add bridge=br name=GUEST vlan-id=20 /interface wifi security add authentication-types=wpa2-psk,wpa3-psk ft=yes ft-over-ds=yes name=Security_MAIN passphrase=HaveAg00dDay add authentication-types=wpa2-psk,wpa3-psk ft=yes ft-over-ds=yes name=Security_GUEST passphrase=HaveAg00dDay /interface wifi configuration add datapath=MAIN name=MAIN security=Security_MAIN ssid=MAIN_Network add datapath=GUEST name=GUEST security=Security_GUEST ssid=GUEST_Network /ip pool add name=dhcp_pool0 ranges=192.168.1.2-192.168.1.254 add name=dhcp_pool1 ranges=192.168.10.2-192.168.10.254 add name=dhcp_pool2 ranges=192.168.20.2-192.168.20.254 /ip dhcp-server add address-pool=dhcp_pool0 disabled=yes interface=br name=dhcp1 add address-pool=dhcp_pool1 interface=MAIN name=dhcp2 add address-pool=dhcp_pool2 interface=GUEST name=dhcp3 /interface bridge port add bridge=br interface=ether5 add bridge=br interface=ether4 add bridge=br interface=ether3 add bridge=br interface=ether2 /interface bridge vlan add bridge=br tagged=br,ether5,ether4,ether3,ether2 vlan-ids=20 add bridge=br tagged=br,ether5,ether4,ether3,ether2 vlan-ids=10 /interface wifi capsman set enabled=yes interfaces=br /interface wifi provisioning add action=create-dynamic-enabled master-configuration=MAIN slave-configurations=GUEST supported-bands=5ghz-ax add action=create-dynamic-enabled master-configuration=MAIN slave-configurations=GUEST supported-bands=2ghz-ax /ip address add address=192.168.1.1/24 interface=br network=192.168.1.0 add address=192.168.10.1/24 interface=MAIN network=192.168.10.0 add address=192.168.20.1/24 interface=GUEST network=192.168.20.0 /ip dhcp-server network add address=192.168.1.0/24 gateway=192.168.1.1 add address=192.168.10.0/24 gateway=192.168.10.1 add address=192.168.20.0/24 gateway=192.168.20.1 /system identity set name=cAP_Controller
CAP
/interface bridge add name=bridgeLocal /interface wifi datapath add bridge=bridgeLocal comment=defconf disabled=no name=capdp /interface wifi set [ find default-name=wifi1 ] configuration.manager=capsman datapath=capdp disabled=no set [ find default-name=wifi2 ] configuration.manager=capsman datapath=capdp disabled=no /interface bridge port add bridge=bridgeLocal comment=defconf interface=ether1 add bridge=bridgeLocal comment=defconf interface=ether2 add bridge=bridgeLocal comment=defconf interface=ether3 add bridge=bridgeLocal comment=defconf interface=ether4 add bridge=bridgeLocal comment=defconf interface=ether5 /interface wifi cap set discovery-interfaces=bridgeLocal enabled=yes slaves-datapath=capdp /ip dhcp-client add interface=bridgeLocal disabled=no
https://telekomunikace.cz/d/41225-capsman-v3-wifiwave2-popis-konfigurace-jak-obejit-nefunkcnosti
Pro konfiguraci CapsMan v.3 - management WifiWave2 je potřeba aktualizovat na RouterOS v7
Do zařízení, které bude sloužit pro administraci je potřeba nainstalovat doplněk wifiwave2-7.XX-arm64
Doplněk je součástí Extra packages - https://mikrotik.com/download
Mikrotik - konfigurační tipy
Např. Safe mode
Site to Site VPN - L2TP
např. Macom - propoj Domov - Hala
Postupoval jsem podle návodu:
https://vaclavkrejci.cz/mikrotik-l2tp-vpn-pobocka-centrala
Ale bylo by možné použít i běžně používanou konfiguraci pro klienta - dynamicky vytvořený L2TP interface.
Problém při konfiguraci VPN L2TP SITE to SITE
Při konfiguraci jsem narazil na problém, tunel se vytvořil, ping fungoval, dostal jsem se přes SSH na server, ale jak jsem na serveru spustil nějaký příkaz, který generoval větší provoz(nap výpis adresářů fungoval, ale top ne) tak se spojení přerušilo i když ping na server stále běžel - bez výpadku.

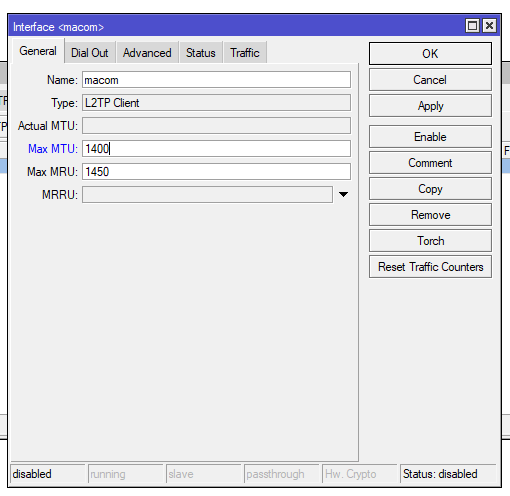

Nakonec stačilo na straně klienta změnit položku Max MTU na 1400 - původně(defaultně) bylo nastaveno Max MTU 1450
Přihlášení pomocí OTP - User Manager
https://forum.mikrotik.com/viewtopic.php?t=183996
https://forum.mikrotik.com/viewtopic.php?p=818662&hilit=user+manager+2fa#p818321
https://emn178.github.io/online-tools/base32_encode.html
Při resetu konfigurace se nemažou údaje z User Manageru.
V konfiguraci firewallu přidat pravidlo input povolující přístup z rohraní „lo“ - LoopBack.
# Test OTP /system/clock/set time-zone-name=Europe/Prague /system/ntp/client/servers/add address=tik.cesnet.cz /system/ntp/client/servers/add address=tak.cesnet.cz /system/ntp/client/set enabled=yes /interface bridge add name=br vlan-filtering=yes # Bridge /interface bridge port add bridge=br interface=ether5 add bridge=br interface=ether4 add bridge=br interface=ether3 add bridge=br interface=ether2 /ip/dhcp-client add interface=br #Radius /radius add address=127.0.0.1 service=login,ipsec,ppp secret=XXXXXXXXXXXXXXX /radius incoming set accept=yes #OTP secret - Pro Microsoft Authenticator lze pouzit i s "====", pro Google Authenticator bez "====" /user-manager user add name="snemec" password="wordpass" otp-secret="XXXXXXXXXXXXXXXXXXXXXX====" group=default shared-users=unlimited attributes=Mikrotik-Group:full /user-manager set certificate=*0 enabled=yes /user-manager router add address=127.0.0.1 name="Loopback" shared-secret=XXXXXXXXXXXXXXXXX /user aaa set use-radius=yes # Pristup pro admin jen z 127.0.0.1 - konzole #/user set [find name=admin] address=127.0.0.1 /interface/l2tp-server/server/set enabled=yes use-ipsec=yes ipsec-secret=9KynAhBymZ6hajFWpX91 caller-id-type=ip-address authentication=mschap2 /ppp aaa set use-radius=yes OTP secret: XXXXXXXXXXXXXXXXXXXXXXXXX Base32: XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX====
